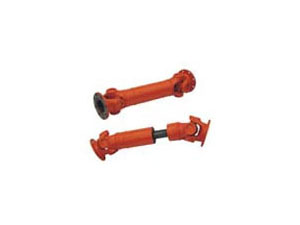

SWP D型十字軸式萬向聯軸器
時間：2012-04-26 01:53:31 點擊：972
|
詳細說明
|
? |
字萬向聯軸器(十字軸式萬向聯軸器)基本參數和主要尺寸
|
型號
|
回轉直徑
D |
公稱轉矩
Tn /N.m |
疲勞轉矩
Tf kN.m |
軸線折角
β |
尺寸
|
轉動慣量 I kg·m2
|
質量 G kg
|
||||
|
Lmin
|
D3
|
L1
|
Lmin
|
每增長100mm
|
Lmin
|
每增長100mm
|
|||||
|
SWP160D
|
160
|
16
|
8
|
≤10
|
430
|
114
|
85
|
0.09
|
0.0059
|
35
|
2.1
|
|
SWP180D
|
180
|
20
|
10
|
≤10
|
474
|
121
|
95
|
0.16
|
0.0072
|
47
|
2.3
|
|
SWP200D
|
200
|
31.5
|
16
|
≤10
|
544
|
127
|
110
|
0.23
|
0.0114
|
67
|
3.4
|
|
SWP225D
|
225
|
40
|
20
|
≤10
|
636
|
152
|
130
|
0.53
|
0.0290
|
94
|
6.6
|
|
SWP250D
|
250
|
63
|
31.5
|
≤10
|
690
|
168
|
135
|
0.91
|
0.0407
|
140
|
7.3
|
|
SWP285D
|
285
|
90
|
45
|
≤10
|
760
|
194
|
150
|
1.91
|
0.0702
|
206
|
9.4
|
|
SWP315D
|
315
|
140
|
63
|
≤10
|
860
|
219
|
170
|
3.39
|
0.1144
|
271
|
12.0
|
|
SWP350D
|
350
|
180
|
90
|
≤10
|
940
|
245
|
185
|
5.35
|
0.1663
|
355
|
13.0
|
|
SWP390D
|
390
|
250
|
112
|
≤10
|
1060
|
273
|
205
|
10.54
|
0.2695
|
501
|
18.0
|
|
SWP435D
|
435
|
355
|
160
|
≤10
|
1180
|
299
|
235
|
18.56
|
0.3645
|
325
|
20.0
|
|
SWP480D
|
480
|
450
|
224
|
≤10
|
1360
|
351
|
265
|
31.69
|
0.7028
|
1144
|
28.0
|
|
SWP550D
|
550
|
710
|
315
|
≤10
|
1460
|
402
|
290
|
51.45
|
1.1842
|
1589
|
35.7
|
|
SWP600D
|
600
|
1000
|
500
|
≤10
|
1840
|
450
|
360
|
83.53
|
1.7159
|
2243
|
40.5
|
|
SWP640D
|
640
|
1250
|
630
|
≤10
|
1980
|
480
|
385
|
135.60
|
2.3080
|
3140
|
48.3
|
公司主要生產各種聯軸器,梅花形彈性聯軸器,鼓形齒式聯軸器，十字軸式萬向聯軸器我們的產品遠銷世界各地，為造紙、冶金、紡織、造船、農機、運輸、化工、礦山機械、工程機械、輕工機械、汽車制造等行業設備更新、技術進步，提供所需的配套服務。
初步選定的聯軸器聯接尺寸，即軸孔直徑d和軸孔長度L，應符合主、從動端軸徑的要求，否則還要根據軸徑d調整聯軸器的規格。主、從動端軸徑不相同是普通現象，當轉矩、轉速相同，主、從動端軸徑不相同時，應按大軸徑選擇聯軸器型號。新設計的傳動系統中，應選擇符合GB/T3852中規定的七種軸孔型式，推薦采用J1型軸孔型式，以提高通用性和互換性，軸孔長度按聯軸器產品標準的規定。
